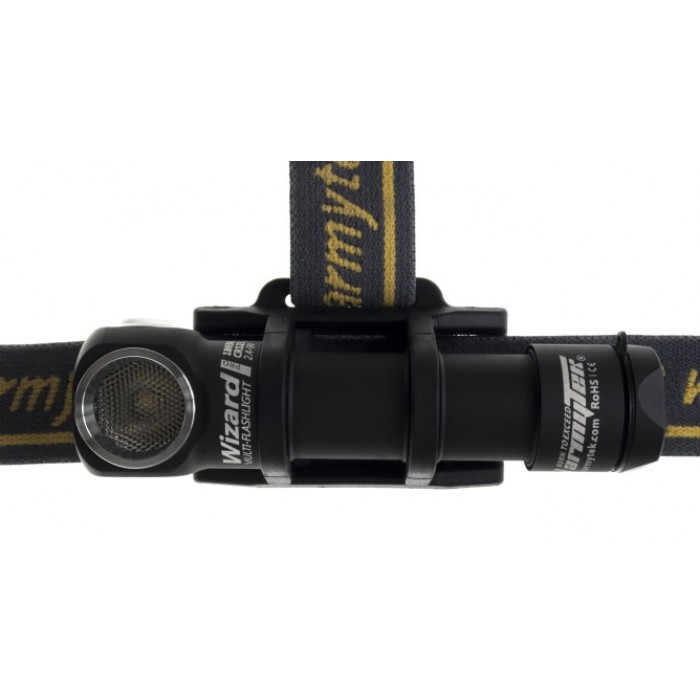

Налобный фонарь Armytek Wizard С2 Pro MAX
| Технические характеристики | |
| Яркость | Светодиод XHP70.2 (Warm) - 3720 LED люмен / Светодиод XHP70.2 - 4000 LED люмен |
| Дальнобойность | 113/114 метров |
| Светодиод | Cree XHP70.2 |
| Стабилизация яркости | Полная |
| Рефлектор | TIR-оптика 110°(центральный луч), 150° (боковая засветка) |
| Режимы | 4000лм / 3ч (900лм после 50мин), 900лм / 1ч 40мин, 390лм / 4ч, 165лм /10ч 30мин, 30лм / 50ч, 5,5лм / 12дн, 1,5лм / 40дн, 0,15лм / 200дн |
| Питание | 1 аккумулятор 21700 Li-Ion |
| Водонепроницаемость | IPX-8 |
| Размеры | L 121.5 x D 34.4мм, тело D 23.6мм |
| Вес | 79 г |
| Гарантия | 10 лет |

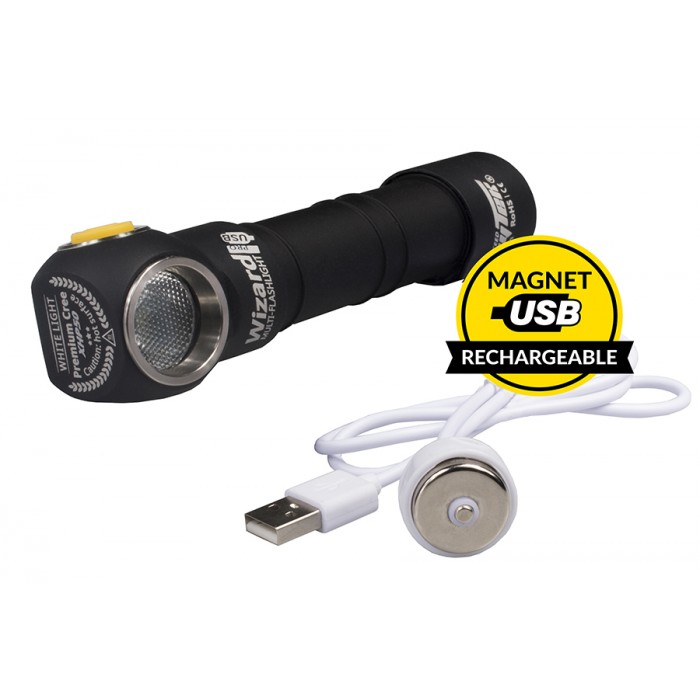

| Комплектация | аккумулятор 21700, адаптер для аккумулятора 18650, магнитная USB-зарядка, налобное крепление, клипса, велосипедное крепление, уплотнительные кольца, инструкция |

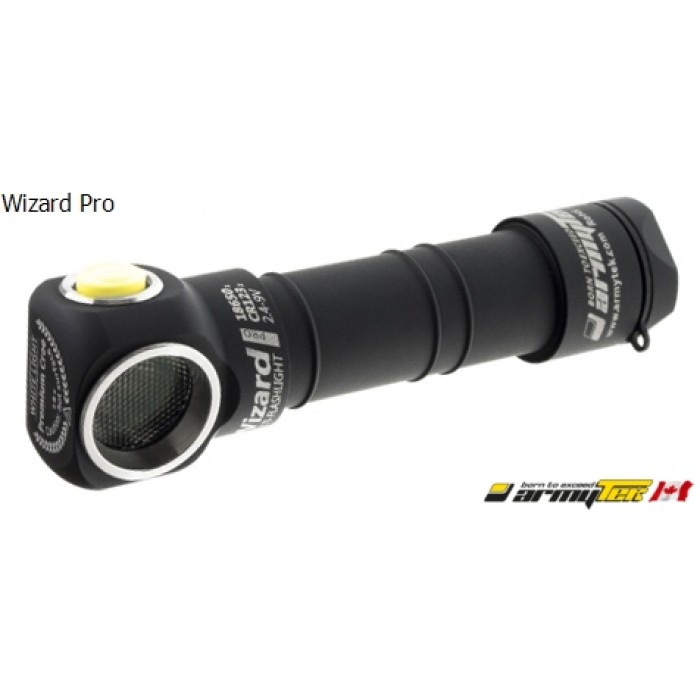

Налобные фонари ArmyTek Wizard Pro V3 разрабатывались специально для туристов, рыболовов, охотников, спелеологов, диггеров и любителей активного отдыха, т.е. везде, где нужен надежный и мощный источник света. Фонари ArmyTek Wizard Pro разработаны с учетом высоких требований пользователей и изготовлены с применением электронных компонентов ведущих мировых производителей США и Японии. Современные светодиоды Cree (США) и надежная электроника обеспечивают высокую эффективность преобразования энергии элементов питания в свет, а прочный анодированный корпус из алюминиевого сплава и система герметизации обеспечивают надежную защиту фонаря от внешних воздействий.

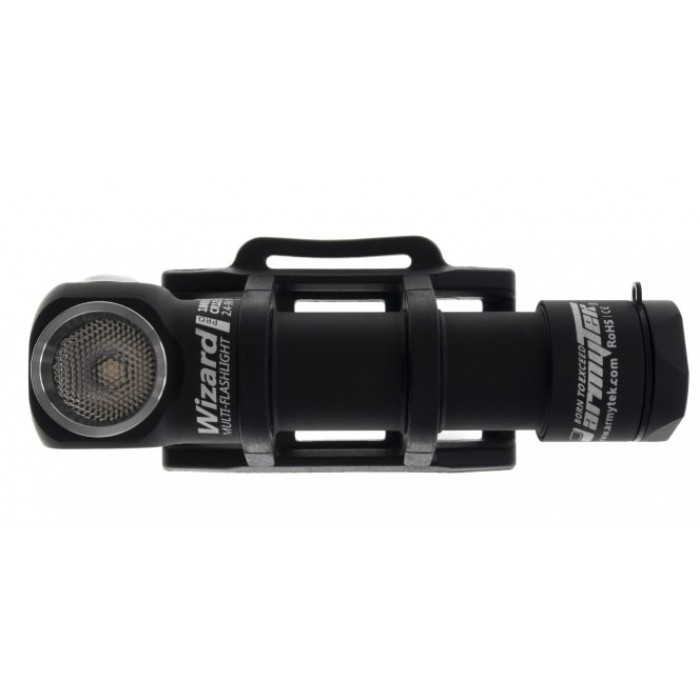

Налобное крепление позволяет фонарю крепко держаться на голове, направлять свет именно туда, куда нужно пользователю, а удобная верхня кнопка в отличие от боковой - позволяет управлять налобником одной рукой.
Фонари ArmyTek Wizard Pro V3 выпускаются в четырех вариантах, различаемых по типу оптики (широкий и узкий луч) и по свету (белый и теплый). Ниже в таблице перечислены основные характеристики фонарей ArmyTek Wizard Pro V3, существующих на момент выпуска данного руководства.
|
Наименование модели
|
Wizard Pro (1200лм)
|
Wizard Pro(1200лм)
|
Wizard Pro(2300лм) |
Wizard Pro(2150лм)
|
|
Светодиод
|
XP-L White | XP-L Warm | XHP50 White | XHP50 Warm |
|
Тип оптики
|
TIR
|
TIR
|
TIR
|
TIR
|
|
Стабилизация яркости
|
Полная
|
Полная
|
Полная
|
Полная
|
|
Световой поток, LED люмен
|
1200 люмен
|
1200 люмен
|
2300 люмен
|
2150 люмен
|
|
Центральное пятно / Боковая засветка
|
70 / 120
|
70 / 120
|
70 / 120
|
70 / 120
|
|
Дальнобойность
|
108 м.
|
108 м.
|
130 м.
|
126 м.
|
|
Диаметр центрального пятна на 5 м.
|
?
|
?
|
7 м
|
7 м
|
|
Время работы до падения яркости 10% от первоначальной (измерения проводились на аккумуляторах Panasonic Li-Ion 18650 NCR 2900 MAH)
|
1200 lm (1ч 6 мин), 390 lm (3ч 30мин), 185 lm (8ч 30 мин), 65 lm (18ч), 14 lm (72ч), 7 lm (9дней), 1.8 lm (18дней), 0.2 lm (100 дней) 2 Strobes
|
1200 lm (1ч 6 мин), 390 lm (3ч 30мин), 185 lm (8ч 30 мин), 65 lm (18ч), 14 lm (72ч), 7 lm (9дней), 1.8 lm (18дней), 0.2 lm (100 дней) 2 Strobes
|
2300 lm (1ч), 1250 lm (1ч 40мин), 500 lm (4ч 10мин), 210 lm (10ч 40мин), 40 lm (50ч), 7 lm (12дней), 2 lm (40 дней) 0.25 lm (200дней), 2 Strobes
|
2150 lm (1ч), 1250 lm (1ч 40мин), 500 lm (4ч 10мин), 210 lm (10ч 40мин), 40 lm (50ч), 7 lm (12дней), 2 lm (40 дней) 0.25 lm (200дней), 2 Strobes
|
|
Элементы питания
|
Li-Ion 18650
|
Li-Ion 18650
|
Li-Ion 18650
|
Li-Ion 18650
|
|
Габариты
|
Длина 108 мм, диаметр тела 24,5 мм, диаметр головы 29 мм
|
Длина 108 мм, диаметр тела 24,5 мм, диаметр головы 29 мм
|
Длина 108 мм, диаметр тела 24,5 мм, диаметр головы 29 мм
|
Длина 108 мм, диаметр тела 24,5 мм, диаметр головы 29 мм
|
|
Вес без элементов питания
|
59 г
|
59 г
|
59 г
|
59 г
|

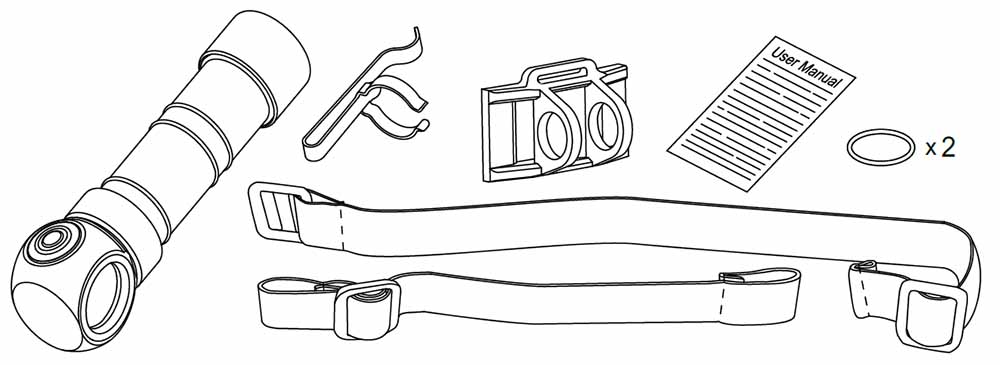

Комплектация налобного фонаря Armytek Wizard Pro V3
В комплект фонаря входит:
-
Налобное крепление их двух лент
-
Силиконовый держатель
-
2 запасных уплотнительных кольца
-
Клипса
-
Инструкиця по эксплуатации
! Производитель оставляет за собой право изменять комплектацию фонаря по своему усмотрению, не внося изменений в инструкцию.
Подготовка к работе налобного фонаря Armytek Wizard Pro V3

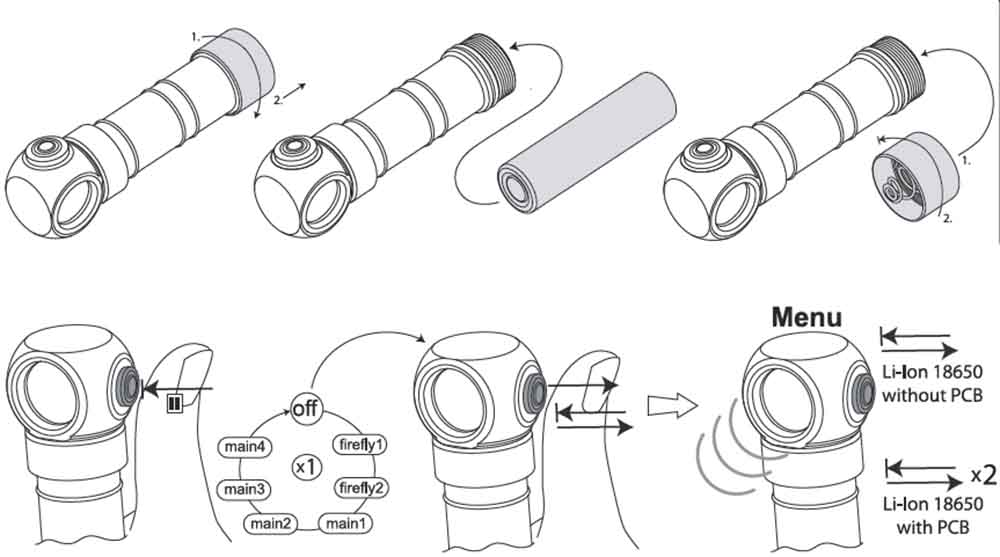

Для установки / замены элементов питания:
1. Открутите заднюю крышку фонаря.
2. Вставьте элементы питания положительным контактом (+) к головной части фонаря.
3. Установите на место заднюю крышку фонаря и закрутите ее до упора.
1. Открутите заднюю крышку фонаря.
2. Вставьте элементы питания положительным контактом (+) к головной части фонаря.
3. Установите на место заднюю крышку фонаря и закрутите ее до упора.
После установки элементов питания рекомендуется провести процедуру выбора типа элемениа питания фонаря с помощью встроенного меню.
Для входа в меню следует нажать и удерживать кнопку выключенного фонаря. Фонарь включится, произведет перебор всех доступных режимов, затем выключится снова. После выключения следует быстро отпустить кнопку и тут же сделать один клик. Фонарь войдет в меню, сведодиод будет мигать с частотой примерно три раза в секунду. Теперь можно указать тип элемента питания: одинарный клик - незащищенные Li-Ion 18650 (без РСВ); двойной клик - защищенные Li-Ion 18650 (с РСВ).
! Не рекомендуется оставлять элементы питания внутри фонаря при длительном хранении, поскольку элементы питания при некоторых условиях хранения могут протечь и испортить внутренние части фонаря. Если Вы храните фонарь в состоянии готовности с установленными элементами питания, то перед длительным хранением установите новые или заряженные элементы питания, храните фонарь при допустимой для элементов питания температуре и проверяйте их состояние, хотя бы раз в месяц. Если Вы заметили какие-либо признаки повреждений элементов питания - немедленно извлеките их из фонаря и выведите их из эксплуатации.
Для эксплуатации фонаря с налобным креплением:

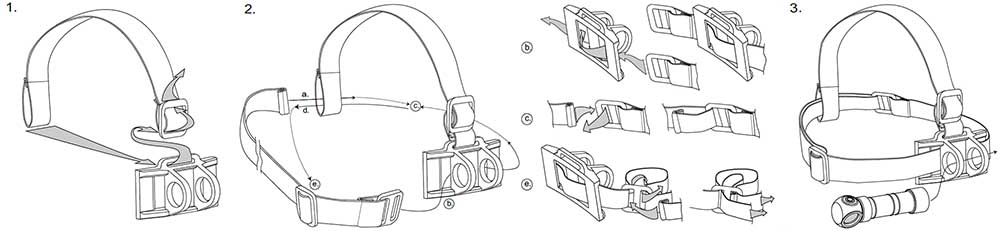

1. Соединить дополнительную ленту и силиконовый держатель (см. рис. 1).
2. Пропустить концы основной ленты через петлю дополнительной и прорези в силиконовом держателе (см. рис. 2b), соединить в кольцо (см. рис. 2с). Пропустить свободный конец основной ленты через петлю дополнительной в обратном направлении и закрепить в пряжке (см. рис. 2е).
3. Вставить фонарь в налобное крепление (см. рис. 3). Отрегулировать резинки по размеру головы.
1. Соединить дополнительную ленту и силиконовый держатель (см. рис. 1).
2. Пропустить концы основной ленты через петлю дополнительной и прорези в силиконовом держателе (см. рис. 2b), соединить в кольцо (см. рис. 2с). Пропустить свободный конец основной ленты через петлю дополнительной в обратном направлении и закрепить в пряжке (см. рис. 2е).
3. Вставить фонарь в налобное крепление (см. рис. 3). Отрегулировать резинки по размеру головы.
Управление налобным фонарем Armytek Wizard Pro V3
Ваш фонарь Armytek Wizard Pro имеет 2 типа управления:
-
Обычный (General) - включение и выключение одним кликом. Длительное нажатие после включения – циклическое переключение 4 основных (main) режимов. При выключении запоминается последний выбранный режим, который уже будет включаться одним кликом.
-
Тактический (Tactical) – включение одним кликом на время удержания кнопки нажатой. Включается последний выбранный в обычном типе управления режим (кроме стробоскопа). Это полезно для кратковременной подсветки и подачи сигналов. Для выбора тактического типа - закрутить заднюю крышку при нажатой кнопке. Для отмены – заднюю крышку открутить на 1/4 и закрутить.
При обычном типе управления есть удобный мгновенный доступ к следующим режимам:
-
Максимальный (Maximum) – при включенном фонаре активируется 1 кликом и удержанием: светит до отпускания кнопки. А если активировать двойным кликом, то включается на постоянное свечение (для возврата - двойной клик).
-
Светлячок (Firefly) - при выключенном фонаре активируется длительным нажатием. Длительное нажатие после включения – переключение двух светлячков (firefly), 4 основных (main) режимов. Затем фонарь выключается - это срабатывает защита от случайного включения в кармане или сумке.
-
Стробоскоп (Strobe) – при включенном фонаре активируется 4-кратным кликом (для возврата - двойной клик). Длительное нажатие после включения – переключение двух стробов. Мерцающий свет для идентификации пользователя на дороге.
Фонарь ArmyTek Wizard Pro снабжен системой индикации цветным диодом, встроенным в кнопку:
-
Информационная индикация (State Indication) - делает краткие вспышки каждые 4 секунды, показывая напряжение питания даже при выключенном фонаре. Также это позволяет заметить налобник, например, оставленный ночью в траве.
Информационную индикацию можно отключить/включить: – 2 раза открыть и закрыть батарейный отсек при нажатой кнопке. Состояние запоминается даже при смене элемента питания. Еще вариант быстрого отключения любой индикации – просто отвернуть заднюю крышку фонаря (отключив питание).
-
Предупредительная индикация (Warning Indication) - при включенном фонаре показывает напряжение питания и температуры внутри фонаря.
При падении напряжения питания:
сам фонарь моргает трижды
При увеличенной температуре:
пятикратно.
Дополнительно цветной диод:
показывает уровеньопасности.
Уровень предупреждения соответствующим цветом ежесекундно:
-
напряжение - 1- кратно;
-
температура - 3-кратно.
Критический уровень соответствующим цветом 2 раза в секунду:
напряжение - 1- кратно (яркость фонаря падает на 25%);
температура - 3- кратно (яркость фонаря падает до 100 люмен).
Смотрите на рисунках подробную зависимость цвета индикаторного светодиода и пауз между сигналами для температуры и напряжения.
Предупреждения
1. Всегда следуйте данной инструкции и инструкциям/рекомендациям по эксплуатации элементов питания.
2. Используйте только рекомендованные элементы питания.
3. Не нарушайте полярность элементов питания.
4. Не используйте совместно разные элементы питания, в т.ч. старые с новыми, разряженные с заряженными, и элементы питания разных типов, т.к. при этом элемент питания с наименьшей емкостью может быть поврежден.
5. Не пытайтесь переделать или модифицировать фонарь или его компоненты, это лишит Вас гарантии на него.
6. Не допускайте попадания воды или других жидкостей внутрь фонаря.
7. Не направляйте включенный фонарь в глаза людям или животным – это может вызвать кратковременное ослепление.
8. Будьте осторожны при длительной работе с фонарем, некоторые части корпуса могут нагреваться.
9. Не разрешайте детям пользоваться фонарем без присмотра.
2. Используйте только рекомендованные элементы питания.
3. Не нарушайте полярность элементов питания.
4. Не используйте совместно разные элементы питания, в т.ч. старые с новыми, разряженные с заряженными, и элементы питания разных типов, т.к. при этом элемент питания с наименьшей емкостью может быть поврежден.
5. Не пытайтесь переделать или модифицировать фонарь или его компоненты, это лишит Вас гарантии на него.
6. Не допускайте попадания воды или других жидкостей внутрь фонаря.
7. Не направляйте включенный фонарь в глаза людям или животным – это может вызвать кратковременное ослепление.
8. Будьте осторожны при длительной работе с фонарем, некоторые части корпуса могут нагреваться.
9. Не разрешайте детям пользоваться фонарем без присмотра.
!Компания Armytek Optoelectronics Inc., Canada не несет ответственности за любой вред, причиненный пользователю в результате неправильной эксплуатации.
Уход и хранение за налобным фонарем Armytek Wizard Pro V3
Рекомендуется 1-2 раза в год очищать от грязи и старой смазки резьбы и уплотнительные кольца фонаря. Помните, что надежная защита фонаря от воды и пыли не может быть обеспечена изношенными уплотнителями, а загрязнения и отсутствие смазки приводят к быстрому износу уплотнителей и резьбы.
Для очистки резьбы нужно:
1. Открутить заднюю крышку и аккуратно снять уплотнительное кольцо, стараясь не повредить его.
2. Тщательно протереть уплотнительное кольцо мягкой салфеткой без применения растворителей. Если уплотнительное кольцо изношено или повреждено, его необходимо заменить на новое.
3. Металлические резьбы очистить с помощью щетки с применением этилового спирта. Однако, следует следить за тем чтобы используемая для очистки резьбы жидкость (спирт) не попадала внутрь фонаря или задней крышки - это может привести к нарушению функционирования фонаря.
Для очистки резьбы нужно:
1. Открутить заднюю крышку и аккуратно снять уплотнительное кольцо, стараясь не повредить его.
2. Тщательно протереть уплотнительное кольцо мягкой салфеткой без применения растворителей. Если уплотнительное кольцо изношено или повреждено, его необходимо заменить на новое.
3. Металлические резьбы очистить с помощью щетки с применением этилового спирта. Однако, следует следить за тем чтобы используемая для очистки резьбы жидкость (спирт) не попадала внутрь фонаря или задней крышки - это может привести к нарушению функционирования фонаря.
По завершении очистки резьбу и установленное на место уплотнительное кольцо следует заново смазать силиконовой смазкой на основе полиальфаолефина (polyalphaolefin), например Nyogel 760G. Применение автомобильных и других неподходящих смазок может привести к разбуханию и повреждению уплотнителей. При активной эксплуатации или эксплуатации в особо пыльных условиях рекомендуется выполнять очистку и смазку по мере необходимости, даже если это чаще чем два раза в год.
Гарантия и сервис
Бесплатный гарантийный ремонт осуществляется в течение 10 лет со дня покупки.
Гарантия не распространяется на повреждения, причиной которых стало:
1. Использование не по инструкции.
2. Попытка модификации или ремонта несертифицированным мастером.
3. Длительное использование в хлорированной или загрязненной воде, или в других жидкостях, кроме воды.
4. Воздействие высокой температуры или химических веществ, в т.ч. жидкости из протекших элементов питания.
5. Применение некачественных элементов питания.
Гарантия не распространяется на повреждения, причиной которых стало:
1. Использование не по инструкции.
2. Попытка модификации или ремонта несертифицированным мастером.
3. Длительное использование в хлорированной или загрязненной воде, или в других жидкостях, кроме воды.
4. Воздействие высокой температуры или химических веществ, в т.ч. жидкости из протекших элементов питания.
5. Применение некачественных элементов питания.
