Про подствольные фонари

Подствольные фонари имеют множество особенностей, разобраться в которых поможет данная статья. Здесь все - от устройства подствольного фонаря до способов крепления его к оружию.

Подствольный фонарь предназначен дли использования совместно с оружием. В основной массе это тактические фонари, отвечающие особым стандартам – диаметр корпуса 1 дюйм (для возможности установки на кронштейн), диаметр головы не больше 42 мм (чтобы она не касалась ствола оружия при установке на стандартное по высоте крепление) и возможность установки выносной кнопки для дистанционного включения фонаря. Так же бывают подствольные фонари, в которые уже встроено крепление на оружие, аккумулятор и выносная кнопка. Широкого распространения они не получили из-за узкой специализации (сняв с ружья им будет не удобно пользоваться в качестве ручного фонаря) и посредственных характеристик большинства моделей.





Данная статья несет за собой цель рассказать, как выбрать оптимальный для своих нужд вариант подствольного фонаря и ознакомить с ключевыми характеристиками, на которые стоит обращать внимание при выборе той или иной модели.

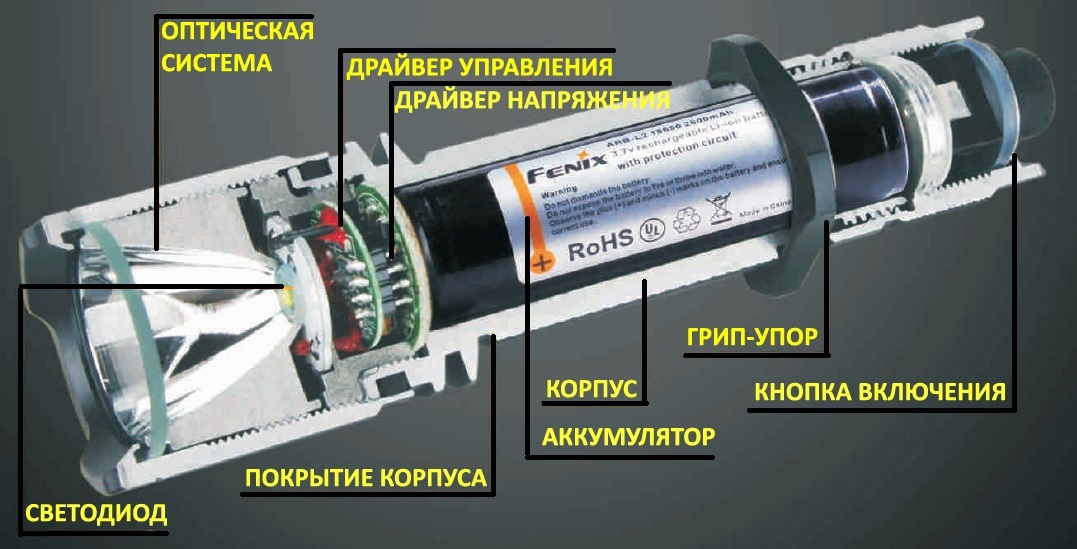

Вне зависимости от модели подствольные и тактические фонари состоят из:

  • Оптическая система. Это отражатель либо ТИР-оптика.

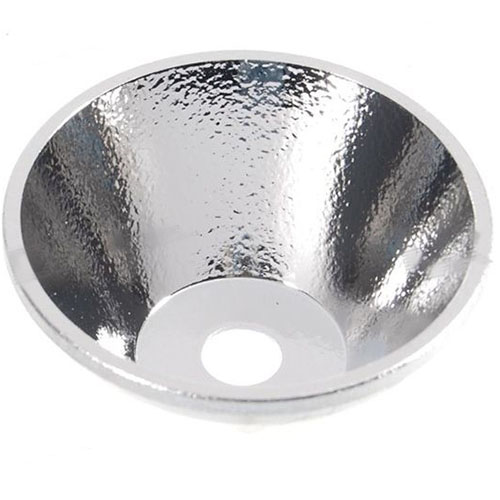

Отражатели производятся из алюминия параболической формы, имеют КПД отражения света более 80%. От глубины и диаметра отражателя зависит дальность свечения фонаря - угол расхождения центрального луча, боковая засветка. Отражатели бывают как текстурированными (мятыми, как-бы матовыми*пример на изображении), так и гладкими (зеркальными). Текстурированная поверхность дает плавный переход в яркости от центрального луча к боковой засветке. У гладкой же будет резкий переход в яркости, центральный луч хорошо выражен. Отражатель не только формируют луч света, но и отводят тепло от светодиода, что позволяет поднимать яркость без риска перегрева.

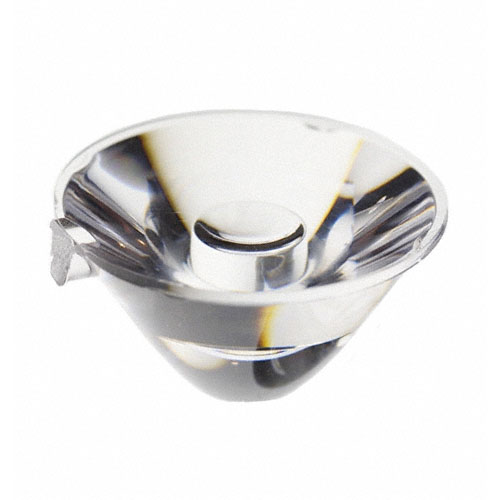

ТИР оптика - это прозрачная пластиковая линза так же параболической формы, работает за счет полного преломления света на границе сред (воздуха и самой оптики) из-за разницы в плотности. Имеет более высокое КПД, около 90 процентов. Она тяжелее отражателя, не отводит тепло, и предает свету плавный переход от центрального луча к боковой засветке. Этот тип оптики не очень распространен в подствольных фонарях.

  • Источником света является светодиод. В современном мире фонарей светодиоды практически полностью вытеснили ксеноновые лампы, лампы накаливания и галогеновые лампы. Т.к. по характеристикам они существенно лучше – в разы выше КПД (дольше время работы, слабее греются), выше ресурс работы (практически вечные), не уступают в яркости.

В качественных современных подствольных фонарях применяется 2 вида светодиода:

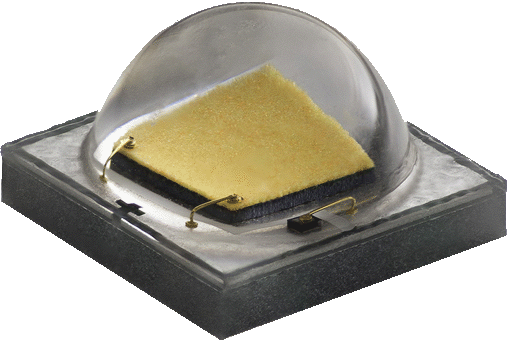

CREE XP-G2 R5 (холодный, белый свет), CREE XP-G2 R4 (теплый, желтоватый свет);

и

CREE XM-L2 U2 (холодный, белый свет), CREE XM-L2 T6 (теплый, желтоватый свет).

Теплый или холодный свет?

У холодного света выше яркость, сильнее слепит (для тактического фонаря это предпочтительнее), выше контрастность освещаемых объектов.

В теплом свете освещаемые предметы имеют более естественные цвета. Например, лучше видна кровь, что актуально для охотничьего фонаря при поиске подранков. Так же теплый свет лучше пробивает туман. Луч у такого подствольного фонаря меньше заметен в воздухе, поэтому почти не мешает целиться через оптику.

У подствольного фонаря на светодиоде CREE XM-L2 U2 яркость может достигать 1100 люмен, а на CREE XP-G2 R5 670 люмен. Однако это не значит, что фонарь на CREE XM-L2 будет светить дальше. Дело в площади кристаллов – чем она меньше, тем сильнее получается сфокусировать луч, и тем дальше будет светить фонарь.

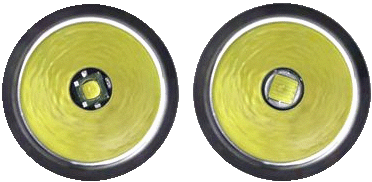

На фотографии чуть ниже хорошо заметна разница (с левой стороны светодиод CREE XP-G, с правой CREE XM-L2). При прочих равных условиях чтобы иметь дальность свечения как у CREE XP-G2 надо, чтобы яркость светодиода CREE XM-L2 превышала в 2.5 раза.

В общем так – подствольный фонарь для охоты на мр 153, иж 27 или любое другое гладкоствольное оружие лучше покупать на светодиоде -2 – он светит ярче и шире (освещает большую площадь), а стрелять дальше 100 метров все равно не придется.

На карабин же лучше купить дальнобойный подствольный фонарь со светодиодом CREE XP-G2, это существенно повысит дальность обнаружения цели.





  • Драйвер управления тактическим фонарем отвечает за количество режимов и способ их переключения. Лучшие модели подствольных фонарей можно даже программировать – менять число режимов, их яркость, частоту стробоскопа, тип стабилизации яркости и т.д.

Способы переключения режимов яркости бывают:

поворотом головы – надо быстро повернуть голову примерно на 5мм и потом опять закрутить

нажатием на кнопку – требуется нажимать на кнопку, расположенную около головы фонаря, поочередно листая режимы, пока не найдется подходящий

магнитным кольцом – при его вращении меняются режимы

Все на так просто как я описал, и у каждой модели есть свои фишки, помогающие быстро выбрать нужный режим, но основные принципы думаю, понятны.

  • Драйвер управления напряжением - кода аккумулятор разряжается (или на морозе), у него уменьшается напряжение. Далее все зависит от вида драйвера:

Повышающий – яркость фонаря не снизится. Т.к. он повысит напряжение для нужного. Однако не все так хорошо - эти драйверы очень чувствительны к типам элемента питания т.к. при превышении напряжения фонарь сгорит. Применяются в подствольных фонарях крайне редко.

Понижающий – можно использовать и батарейки CR123 и аккумуляторы 18650. Но у таких фонарей будет падать яркость по мере разряда аккумулятора. И на морозе. Этот тип драйверов широко распространен.

Повышающе-понижающий драйвер так же называется «с полной стабилизацией яркости» - яркость будет постоянной и можно использовать любые подходящие по размеру элементы питания. Это лучший вид драйвера, устанавливаемый в подствольные фонари.

  • Покрытие корпуса – почти всегда применяется анодирование 3 степени, оно наиболее стойкое.
  • Так же сам корпус почти у всех подствольных фонарей выполнен из авиационного алюминия. Это хорошо.
  • Элементы питания: 2 батарейки CR123A или 1 аккумулятор 18650. Батарейки дорогие, поэтому эксплуатировать фонарь с ними дороговато и аккумулятор 18650 сразу окупается. Единственное достоинство CR123A – хорошо выдерживают низкие температуры, до -40 градусов.
  • Грип-упор – удобная вещь для удержания тактического фонаря разными видами хватами. Так же фонарь не выскальзывает из руки в перчатках. Для подствольного применения его можно снять.
  • На место кнопки включения на подствольный фонарь можно установить выносную кнопку. Что еще можно на него установить на расскажу ниже.

Аксессуары для подствольного фонаря

  • Самое главное, без чего не будет работать фонарь – элементы питания. Обычно это аккумулятор 18650 (18 мм в диаметре и 65 мм в длину). Лучшими аккумуляторам считаются Panasonic емкостью 3400 мач. Они бывают с защитой и без защиты от переразряда. Какой аккумулятор выбрать зависит от модели подствольного фонаря. Часто второй аккумулятор покупают в качестве запасного, чтоб без света не остаться. Для аккумуляторов еще потребуется зарядное устройство и контейнер для хранения запасного аккумулятора.
  • Подствольный фонарь может комплектоваться выносной кнопкой с прямым и витым проводом. Какой предпочесть зависит от типа оружия и способа крепление кнопки. Если выносную кнопку планируете разместить на цевье, то лучше будет вариант с прямым проводом т.к. витой провод на охотничьем фонаре будет болтаться и цепляться за растительность, что не есть хорошо.













  • Установка подствольного фонаря. Есть три основные вида креплений на оружие:

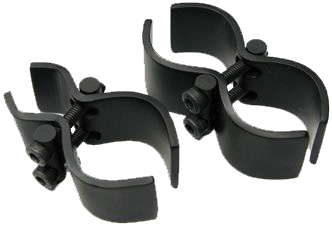

На ствол креплением тип «восьмерка». Подойдет для установки как на гладкоствольное, так и на нарезное оружие. На горизонталке фонарь будет крепиться сбоку.

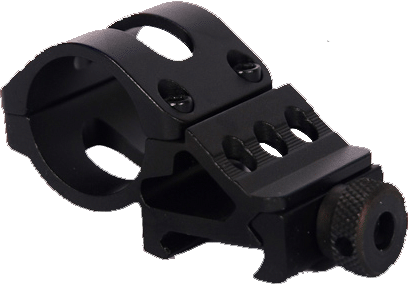

Крепление на планку Вивера пришло из военной сферы. На нее можно крепить прицелы, лцу, тактическую рукоятку и естественно фонарь. Для игр в страйкбол и военным рекомендуется вешать подствольный фонарь на цевье с правой стороны (если человек правша). Т.к. противник будет стрелять на свет, и чем дальше фонарь находится от его владельца, тем лучше. Подствольный фонарь для охоты можно вешать и на левую сторону, тогда большим пальцем левой руки удобно включать фонарь и не использовать выносную кнопку.

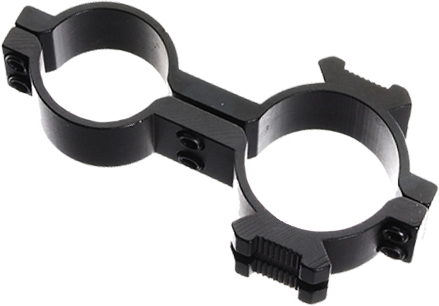

Крепление на оптику менее распространенный вариант, однако он тоже имеет свои плюсы – не смещает баланс оружия. Такие крепления обычно рассчитаны на диаметр трубы в 30 мм.

















Светофильтры при установке на фонарь дают:

Красный свет – человек не теряет функцию ночного зрения, освещаемые объекты четче видны.

Зеленый свет – применяются для охоты – на него не реагируют животные.

Синий свет – хорошо поглощается атмосферой, используется для скрытного перемещения. Так же его не пугаются утки.

Рассеивающий светофильтр – дается широкий свет для равномерной подсветки предметов вблизи.

  • Рекомендуется раз в полгода - год резьбу на фонаря заново смазывать специальной смазкой.

Виды подствольный фонарей

  • Для подсветки оптики на дистанцию от 300 метров применяют довольно большие и мощные фонари, работающие на 2х аккумуляторах 18650. Это Armytek Barracuda или Olight M3X Triton V2. Из-за большого диаметра головы для установки на оружие потребуется высокий кронштейн.
  • Остальные подствольные фонари для охоты имеют компактные размеры и малый вес, почти не смещают баланс оружия. Еще распространены фонари для охоты с зеленым светом – там стоит именно зеленый светодиод. Такие фонари не боятся морозов т.к. лишены главного недостатка зеленых лазерных фонарей – отказ в работе при температуре +5 градусов и ниже.
